　　一、系統概述

　　基于LabVIEW的換熱器性能試驗系統是一個高度集成的自動化測試平臺，專門用于評估各種換熱器（熱交換器）在模擬實際工況下的性能表現。該系統結合了高精度傳感器、工業級硬件和LabVIEW圖形化編程環境，提供全面的測試數據采集、實時控制和性能分析功能。

　　實現溫度±0.1℃、流量±0.5%的工業級測量精度，30秒完成單工況測試（傳統手動方案需10分鐘）。

　　二、系統核心架構

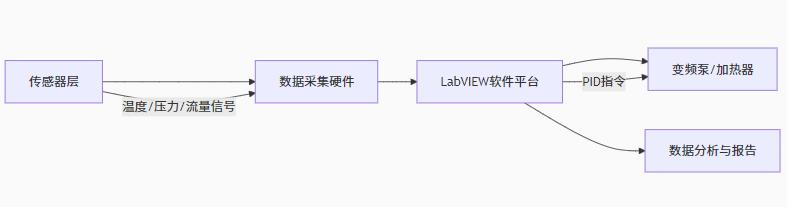

　　1、系統架構示意圖

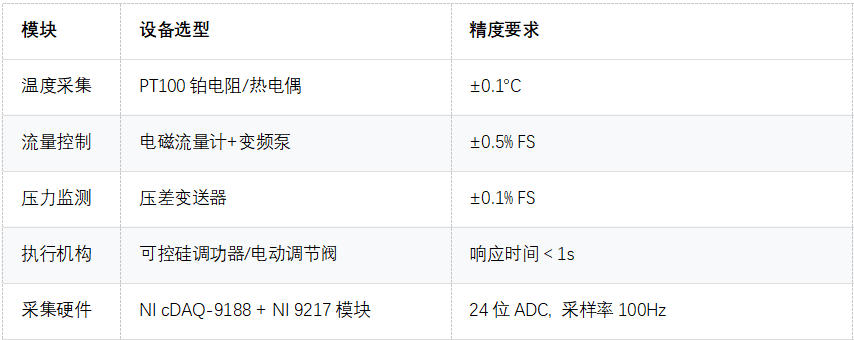

　　2、硬件組成

　　關鍵設計：溫度傳感器需插入管路中心流層（避開管壁邊界層），流量計前后保留10倍管徑直管段保證測量精度。

　　3、LabVIEW軟件功能實現

　　實時控制邏輯

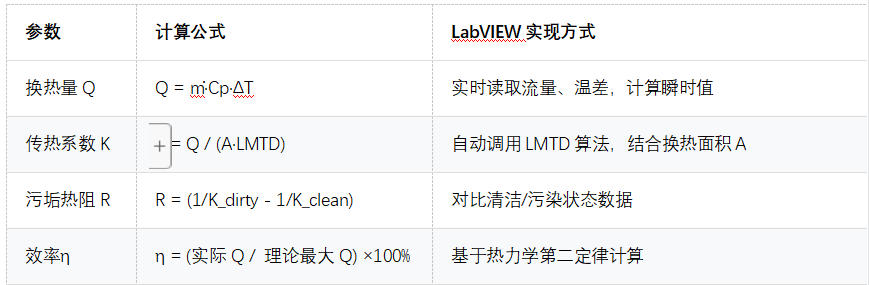

　　4、性能參數計算

　　三、拓展應用方向

　　1.AI性能預測

　　將歷史測試數據導入自有模型，訓練傳熱系數預測模型

　　2.數字孿生集成

　　通過OPC UA將實時數據同步至ANSYS仿真模型，實現虛擬調試

　　3.云平臺監控

　　利用LabVIEW Web服務功能，遠程監控新疆風電場換熱器運行狀態
